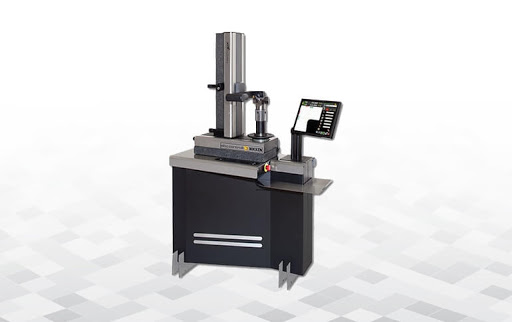

Teknik Özellikler
Ölçüm aralığı: çap maks. 400 mm (yarıçap 200 mm); yükseklik maks. 600 mm
- Mekanikler/elektronikler/optikler standart ekipman:
- Paslanmaz çelik makine yapısı yüksek mekanik ve kullanım süresi uzunluğu sağlar, otomatik seviyelendirme desteklerine sahip zemin, bozulmaz çelikle üretilmiştir.

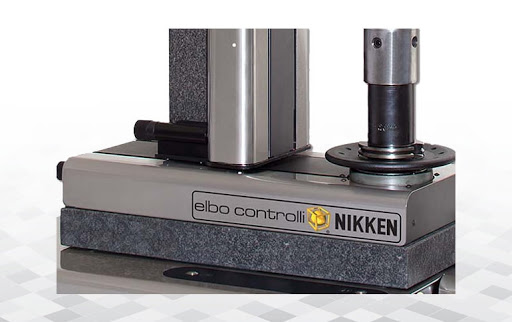

- Taban ve sütun doğal granitten yapılmıştır: doğrusallık maks. hatası 2μm/Mt Taylor Hobson res. onaylı.
- 1μm/Mt. elektronik bindebir seviye.
- ISO/BT Birbiri yerine kullanılabilir döner mil tutucu (boyut bildirilecektir) maks son hata < 2μm.
- Çift tonoz ark prizmatik kızaklar: X ekseni kızakları için 2, Z ekseni kızakları için 1.
- 3 x yeniden dolaşımlı bilye yatak kızakları kullanım süresini uzatmak için yağlanır (önceden yüklenmiş kayma/kızaklar: P/H sınıfı)
- Motorlu araç kelepçeleme sistemine sahip mil tutucu.
- Yazılımla yönetilen evrensel makine araç kelepçeleme (standart çekme vidalı).
- Araç tutucu ekseni ve makine mil ekseni arasında kesin konum için boşluk sensörü bulunan yazılımla kontrol edilir, eşmerkezlilik hatası yoktur.
- Kelepçeleme kuvvetinin radyal dengelemesi ile mil tutucu dönüşü pnömatik mekanik fren: eksen açılı çalışma hatası yoktur.
- Sürekli yük Arşimet spiral yayı (kütle sayacı denge sisteminin tersine).
- Araç ölçümü ve kesme incelemesi için vizyon sistemi şunlardan oluşur:
- C-MOS sensörü – çerçeveli görüntü alanı 6,4 x 6,4 mm
- Yaklaşık 30X büyütme.
- Telesentrik lensler.
- Düşük F’te çift lens/Numara, temizlik dairesi hatasını ortadan kaldırmak için.
- Halka lensli ve LED’li episkopik lamba; kırmızı, puntiform ışık LED’li diaskopik lamba.
- Makine operatör arayüzü:
- TFT 15” renkli Dokunmatik Ekran. – Intel Atom D.C. fansız anakart
- UBUNTU LINUX işletim sistemi.
- Katı halde disk SSD üzerinde veri saklama.
- 2 mm/san’lık maksimum çevrim hızı kontrolü ile X ve Z ekseni blok yönetimi.
Standart yazılım:
- CNC makine merkezi yönetim ve adaptörler.
- Araç listesi oluşturma ve/veya tek araç.
- Otomatik CNC makine merkez belirleme değişimi
- TdSIX yazılımı yerleşil yönetim:
- Araç setleri ve Post İşlemci evrensel jeneratörü.
- Manyetik çip kodu tutucuları (örneğin Balluff, donanım dahil değildir).
- Çoklu kesme araçları.
- Optik cam tipi SLIDE 371 sertifikalı HP lazerli ELBO CONTROLLI Lineer Güç Dönüştürücüler
- Eksen çözünürlüğü: X= 1μm, Z= 1μm.
- Kullanımda değilken kullanmak için doz önleme kılıfı.
- Genel Boyutlar: Uzunluk= 1240 mm, Yükseklik = 1840 mm, Derinlik= 558 mm
