Teknik Özellikler
Ölçüm aralığı: çap maks. 400 mm (yarıçap 200 mm); yükseklik maks. 600 mm
Mekanikler/elektronikler/optikler standart ekipman:
Mekanikler/elektronikler/optikler standart ekipman:
- Paslanmaz çelik makine yapısı yüksek mekanik direnç ve uzun kullanım süresi sağlar..
- Taban ve sütun doğal granitten yapılmıştır: lineerite maks hatası 4μm/Mt Taylor Hobson res
- onaylı. 1 μm/Mt. elektronik binde bir seviye.
- ISO/BT Birbiri yerine kullanılabilir döner mil tutucu (boyut bildirilecektir)
- maks bitiş hatası < 4μm.
- Çift tonoz ark prizmatik kızaklar: X ekseni kızakları için 2, Z ekseni kızakları için 1.
- 3 x yeniden dolaşımlı bilye yatak kızakları kullanım süresini uzatmak için yağlanır (önceden yüklenmiş kayma/kızaklar: P/H sınıfı)
- Birbiri yerine kullanılabilir mil tutucu dönüşü pnömatik mekanik freni
- Sürekli yük Arşimet spiral yayı (kütle sayacı denge sisteminin tersine).

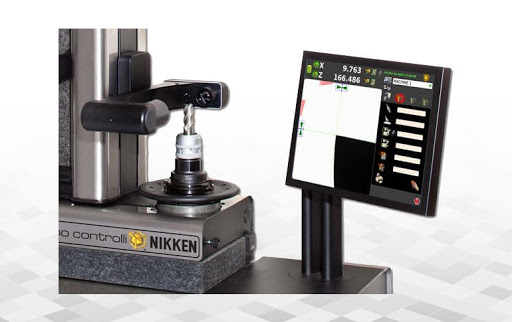

- Araç ölçümü ve kesme incelemesi için vizyon sistemi şunlardan oluşur:
- C-MOS sensörü – çerçeveli görüntü alanı 6,4 x 6,4mm
- Yaklaşık 30X büyütme.
- Telesentrik lensler.
- Düşük F’te çift lens/Numara, temizlik dairesi hatasını ortadan kaldırmak için.
- Halka lensli ve LED’li episkopik lamba; kırmızı, puntiform ışık LED’li diaskopik lamba.
Makine operatör arayüzü:
- TFT 15” renkli Dokunmatik Ekran.
- Intel Atom D.C. fansız anakart
- UBUNTU LINUX işletim sistemi.
- Katı halde disk SSD üzerinde veri saklama.
- 2 mm/san’lık maksimum çevrim hızı kontrolü ile X ve Z ekseni blok yönetimi.
Standart yazılım:
- CNC makine merkezi yönetim ve adaptörler.
- Araç listesi oluşturma ve/veya tek araç.
- TdSIX yazılımı yerleşil yönetim:
- Araç setleri ve Post İşlemci evrensel jeneratörü.
- Manyetik çip kodu tutucuları (örneğin Balluff, donanım dahil değildir).
- Çoklu kesme araçları.
- Optik cam tipi SLIDE 371 sertifikalı HP lazerli ELBO CONTROLLI Lineer Güç Dönüştürücüler
- Eksen çözünürlüğü: X= 1μm, Z= 1μm.
- Kullanımda değilken kullanmak için doz önleme kılıfı.
- Genel Boyutlar: Uzunluk= 1070 mm, Yükseklik = 1140 mm, Derinlik= 595 mm
