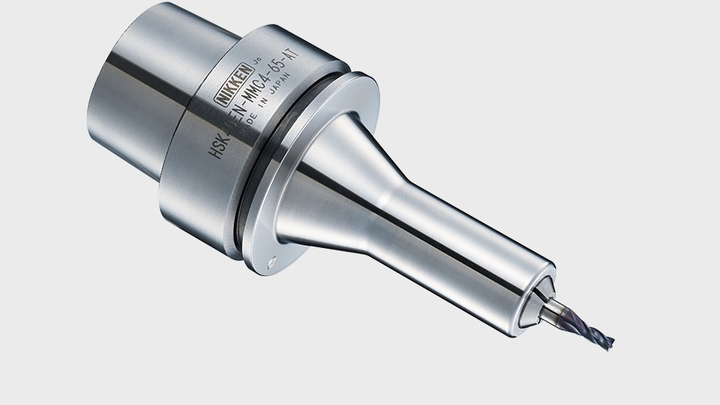

NIKKEN’s Mini-Mini Advanced Alpha Mini-Mini tutucumuzun en yeni ürünüdür.
Son zamanlarda tamamen yeniden tasarlanan tutucu, Slim Chuck ve Major Dream Tutucuda olduğu gibi, 8 derecelik bir pens sistemine dayanır. Mini-Mini, arka tarafında dişli bir delik bulunan, genişletilmiş ve hassas konumlanmış pens takılabilen farklı bir yapıya sahiptir.
Pens, tutucunun içine yerleştirildikten sonra, iç çekme çubuğuna vidalanır ve sıkma işlemi için yandan döndürülen dişli ile geriye doğru çekilir. Bu konsept, harici bir sıkıştırma somunu gereksinimini tamamen ortadan kaldırır ve Mini-Mini’nin pazardaki en etkili ve kompakt pens sistemlerinden biri olmasını sağlar.
Tasarımın en önemli ve nihai avantajı, dış somunun ve bununla ilişkili vidanın kaldırılması nedeniyle ön çapın oldukça sade ve küçük olabilmesidir. Bu, kullanıcılara, iş parçalarındaki dar ve yaklaşılması gereken bölgelere tutucunun daha fazla yaklaşabilmesini sağlar.
Mini-Mini Advanced Alpha iki tasarımda mevcuttur: Standart ‘AA’ versiyonu, çift iç konik dişliler kullanılarak sıkma özelliğine sahiptir. Birinci “”sürüş”” dişlisine tutucunun yan tarafındaki sıkma anahtarı ile erişilirken ikincisi, sürüş dişlisi tarafından döndürülen ve pensi çeken çekme çubuğundadır. Alternatif olarak, ‘AT’ çözümü mevcuttur. Esas olarak HSK konikler için olan bu tasarım, yalnızca tek bir çekme çubuğu kullanarak doğrudan vidalama ile yapıldığından çok daha kolaydır. Sıkma anahtarı pensi doğrudan sıkıştırmak için çekme çubuğuna koniğin arkasından erişir.
YENİ ve geliştirilmiş ‘Mini-Mini Master’ serimiz için bu alanı izlemeye devam edin. Mini-Mini tutucumuzun kapsamını ve yeteneklerini, trokoidal frezeleme ve Havacılık sanayii işlemlerine mükemmel şekilde uyan iki yeni büyük boyut sağlayarak genişletmek. Ayrıca piyasada mevcut standart Shrink-Fit seçeneklerine çok yönlü ve uygun maliyetli bir alternatif sağlamak için doğrudan Mini-Mini Master tutucuya yüklenen YENİ Hybrid Shrink-Fit çözümümüz olacak.
Diğer NIKKEN pens tutucularda olduğu gibi Mini-Mini’nin kapsamı geniş ve çeşitlidir. Boy ölçüsü, uzunluk ve konfigürasyon seçenekleriyle tüm işlemlere uygun seçenekler mevcuttur. Mini-Mini standart olarak yüksek devirlere uygundur ve uygulama imkanlarını daha da artırmak için hem uzun hem de düz şaftlı tipleri temin edilebilir.
Tüm Mini-Mini tutucular, pensin sıkılması için standart altıgen anahtarlar kullanır.
Mini-Mini, takım sap çapına bağlı olarak, 3 ölçüde mevcuttur:
- MMC4 – 1.0mm ile 4.0mm çaplar için.
- MMC8 – 2.0mm ile 8.0mm çaplar için.
- MMC12 – 4.0mm ile 12.0mm çaplar için.
Pens seçimi için, ‘içten soğutma delikli’ tip Mini-Mini tutucu kullanırken, iki ana seçenek sağlayabiliriz. Soğutma sıvısı deliği bulunan kesici takımlar için mekanik contalı bir pens (VMK) ile takımın içinden ve ayrıca üç ‘V’ formlu alternatif bir ‘jet’ tipi pens (VMK-J) kesme sıvısının kesici takımın dışından ucuna doğru gelmesini sağlar. Tabii ki her ikisi de talaşı uzaklaştırmada ve soğutma sıvısını tam olması gerektiği yere göndermekte çok etkilidir!
| KAPASITE ‘D’ | KOD | SIKMA BOYU ‘H’ | BOY ‘L’ | SOMUN / ÖN ÇAP ‘D1’ | SAP ÖLÇÜSÜ | |
|---|---|---|---|---|---|---|
| BT40-MMC12-120 | 4.0-12.0 | MMC12 | 20.0-31.0 | 120 | 30 | BT40 |
| BT40-MMC12-150 | 4.0-12.0 | MMC12 | 20.0-31.0 | 150 | 30 | BT40 |
| BT40-MMC12-90 | 4.0-12.0 | MMC12 | 20.0-31.0 | 90 | 30 | BT40 |
| BT40-MMC4-90 | 1.0-4.0 | MMC4 | 5.5-15.0 | 90 | 15 | BT40 |
| BT40-MMC8-120 | 2.0-8.0 | MMC8 | 9.4-15.0 | 120 | 20 | BT40 |
| BT40-MMC8-150 | 2.0-8.0 | MMC8 | 9.4-15.0 | 150 | 20 | BT40 |
| BT40-MMC8-90 | 2.0-8.0 | MMC8 | 9.4-15.0 | 90 | 20 | BT40 |
