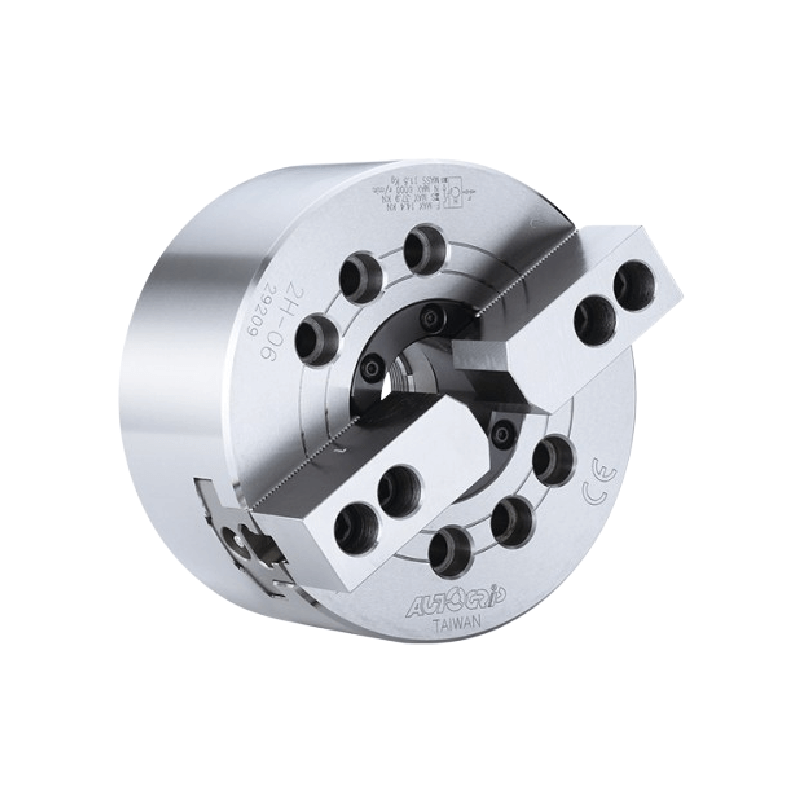

Autogrip 2 Ayaklı Açık Merkezli Hidrolik Ayna

Autogrip 2 Ayaklı Açık Merkezli Hidrolik Ayna

Autogrip 3 Ayaklı Büyük Açık Merkezli Hidrolik Ayna

Autogrip 3 Ayaklı Büyük Açık Merkezli Hidrolik Ayna

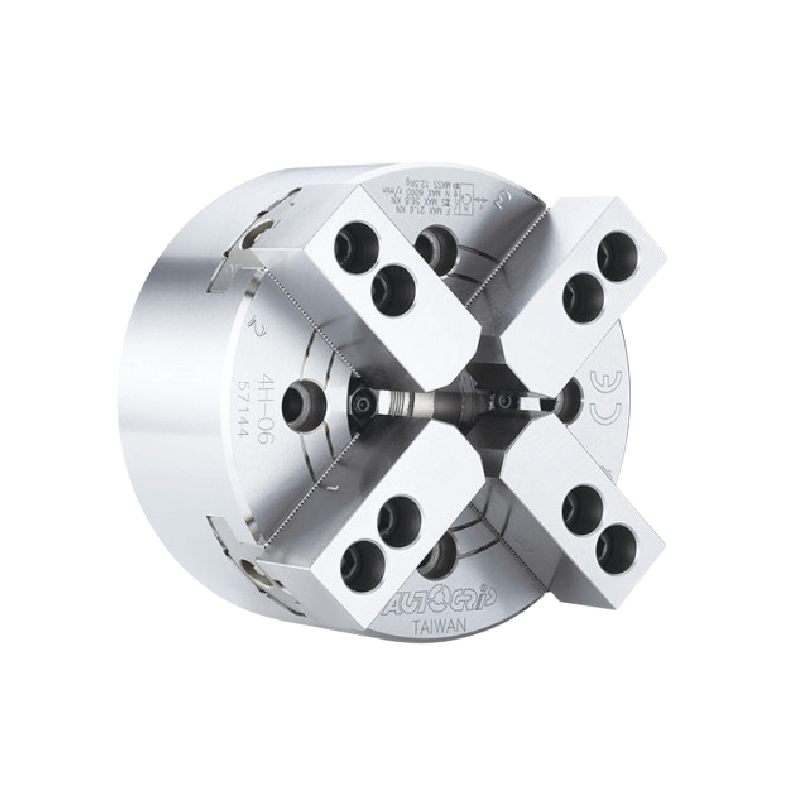

Autogrip 4 Ayaklı Açık Merkezli Hidrolik Ayna

Autogrip 4 Ayaklı Açık Merkezli Hidrolik Ayna

Torna aynası, torna tezgahlarında işlenecek malzemenin sağlam bir şekilde tutulması için kullanılır. Torna tezgahlarının önemli kısımlarından biridir. Günümüzde, metal işleme endüstrisinde kullanılan torna tezgahları, kompleks parçaların üretiminde önemli bir rol oynamaktadır. Torna tezgahlarının temel bileşenlerinden biri olan “Torna Aynaları,” bu süreçteki hassasiyet ve verimliliği artırmak için kritik bir öneme sahiptir.

Torna Aynası Seçimi

Torna aynaları, torna tezgahlarının önemli kısımlarından biri olduğundan doğru torna aynası seçimi nihai iş parçasına yani ürünün kalitesine doğrudan yansımaktadır. Doğru seçim için öncelikle aynanın açık merkezli mi yoksa büyük açık merkezli mi olacağına karar vermek gerekir. işlenecek ürün parçasındaki teknik resim ile CNC torna aynasının salgı hassasiyeti ve tekrarlanabilirlik hassasiyetleri mutlaka karşılaştırılmalıdır. Aynanın devir sayısı (devir/dakika) ile sıkma kuvveti (kN) arasındaki diyagram incelenmelidir. Buna göre yapılacak işe en uygun ayna seçilmelidir.

Torna Aynalarının Temel İşlevleri

Torna aynaları, torna tezgahlarında kullanılan ve iş parçasını bağlamaya yarayan aygıtlardır. Manuel tornalarda üniversal torna aynaları, nümerik kontrollü tornalarda üniversal ve hidrolik torna aynaları, CNC torna tezgahlarında hidrolik aynalar kullanılır. Esnek imalat sistemlerinde hidrolik ve pnömatik torna aynaları kullanılır. Hidrolik aynalar iki ayaklı, üç ayaklı, dört ayaklı olabilmektedir. Açık merkez ve kapalı merkez hidrolik aynalar mevcuttur. Üniversal torna aynaları, elle kumandalı torna aynalarıdır. Kepenkli aynalar ve kare aynalar üniversal tezgahlarda kullanılmaktadır.

CNC otomat ve CNC tornalarda, pens aynaları da kullanılmaktadır.

Fener Mili (Spindle)Çubuk Kapasitesi (Bar Capacity) mmPiston Stroku (Sleeve Stroke) mmMaks. İtme Kuvveti (Max Push Force) kNMaks. Sıkma Kuvveti (Max Gripping Force) kNMaks. Devir d/dk (Max Speed – rpm)
A2-430 mm5 mm20 kN44 kN7000 rpm
A2-542 mm7 mm25 kN55 kN6000 rpm
A2-642 mm7 mm25 kN55 kN6000 rpm
A2-660 mm7 mm20 kN65 kN5000 rpm
cnc-torna-aynasi-power-chuck
cnc-torna-aynasi-power-chuck

Torna Aynalarının Kullanım Alanına Göre Çeşitleri

Torna aynaları farklı tezgahlarda kullanılabilir. Kullanıldığı tezgah çeşidine göre sınıflandırılabilir.

Manuel Ayna (Üniversal Ayna)

Üniversal tornalarda bağlama ekipmanı olarak kullanılır. Üniversal freze ve CNC freze tablalarında dairesel parçaların sabitlenmesi amacıyla kullanılır.

Hidrolik Ayna (CNC Torna Aynası)

5 eksenli tornalama tezgahlarında (Mazak, integrex, dmg clx serisi, Okuma Multus serisi vb.) aynalara bağlanan iş parçaları ile trübün kanatları işlenebilir. 5 eksen simultane işlenecek ürünler hidrolik aynaya bağlanarak, Morishiege’nin kaba talaş modeli yüksek kaliteli yüzey elde etmek için kullanılır. Serbest form yüzeylerin ileri üretim yöntemleri uygulanan talaş kaldırma işlemlerinde işleme
kuvvetlerinin doğru tahmin edilmesi gerekmektedir.

Torna Aynalarının Geometrisine Göre Çeşitleri

Torna aynaları, farklı ihtiyaçlara uygun olarak çeşitlilik gösterir. İşleme sürecindeki çeşitli aşamalara ve malzemelere göre özel olarak tasarlanmış aynalar bulunmaktadır. Torna aynalarını çeşitlendirirken aşağıdaki tabloda bulunan kriterler kullanılabilir.

ÖzelliklerAçıklama
MalzemeAyna yapımında kullanılan malzeme (örneğin, alüminyum, çelik, vb.)
BoyutlarAynanın genişliği, yüksekliği ve kalınlığı
ToleranslarÜretim toleransları ve hassasiyet değerleri
Yüzey KaplamasıAynanın yüzey kaplama tipi (örneğin, krom kaplama, nikel kaplama, vb.)
Torna TipiCNC torna makinesinde kullanılan torna tipi
Ayna TürüDüz ayna, konveks ayna, konkav ayna gibi farklı tipler
Montaj ÖzellikleriAynanın montajı için kullanılan bağlantı noktaları ve yöntemleri
İşleme KapasitesiAynanın işleme kapasitesi ve maksimum çap/uzunluk değerleri
DayanıklılıkAynanın dayanıklılık ve uzun ömürlülük özellikleri
Marka ve ModelÜrünün markası ve modeli
FiyatAynanın genel fiyat aralığı

Yaygın olarak kullanılan bazı cnc torna aynası türleri şunlardır:

1. Düz Torna Aynaları

Genellikle düz torna işlemlerinde kullanılır. Basit ve doğrudan işlemler için idealdir.

2. Konik Torna Aynaları

Konik yüzeylerin işlenmesinde kullanılır. Özellikle konik parçaların üretiminde tercih edilir.

3. Çoklu Yüzeyli Torna Aynaları

Birden fazla yüzeyi işlemek için tasarlanmıştır. Kompleks parçaların üretiminde etkili bir şekilde kullanılır.

4. Otomatik İndeksli Torna Aynaları

Otomatik indeksleme özelliği ile donatılmıştır, bu da işleme sürecinde otomatik olarak farklı açılara ayarlanabilmelerini sağlar.

Torna Aynalarının Avantajları

Torna aynalarının kullanımı, işleme süreçlerinde bir dizi avantaj sağlar:

– Hassasiyet ve Doğruluk

Torna aynaları, iş parçalarının işlenmesinde yüksek hassasiyet ve doğruluk sağlar. Bu da ürün kalitesini artırır.

– Verimlilik

İşleme sürecini izleme ve kontrol etme yetenekleri, operatörlere daha verimli çalışma imkanı tanır.

– Hata Önleme

Aynalar, işleme sırasında olası hataları tespit etme ve düzeltme konusunda operatörlere yardımcı olur.

Torna Aynalarının Bakımı ve Temizliği

Torna aynalarının düzgün çalışması için düzenli bakım ve temizlik önemlidir. Aynaların tozdan arındırılması ve gerekirse yağlanması, uzun ömürlü ve etkili bir performansın sürdürülmesine yardımcı olur.

Torna Aynaları ile İlgili Dış Kaynaklar

Torna aynaları konusunda daha fazla bilgi edinmek için aşağıdaki kaynaklara göz atabilirsiniz:

  1. Toss SVITAVY
  2. AUTOGRIP MACHINERY

Bu kaynaklar, torna aynalarıyla ilgili detaylı bilgiler sunmaktadır.

Sonuç

Torna aynaları, metal işleme endüstrisindeki torna tezgahlarının vazgeçilmez bir parçasıdır. İşleme süreçlerindeki kritik rolü, hassasiyet sağlama, verimliliği artırma ve hataları önleme konusunda önemli bir katkı sağlar. Doğru torna aynası seçimi ve düzenli bakım ile işleme süreçlerinde optimal sonuçlar elde etmek mümkündür.

Bu makalede, torna aynalarının temel işlevleri, çeşitleri, avantajları, bakımı ve dış kaynaklara yönlendirme konularında bilgi verildi. Torna aynalarının doğru kullanımı, metal işleme endüstrisinde kaliteli üretimi destekleyen önemli bir unsurdur.

Torna Aynası Çeşitlerimiz

Torna tezgâhlarında iş parçalarını bağlamak için torna aynaları kullanılır. Manuel torna aynası (Tos, Bison) ve cnc torna aynası (Autogrip) farklı sistemlere sahiptir.

Torna tezgahında talaş kaldırma işlemi, iş parçasının kesici takım önündeki plastik deformasyonu ve deforme olan katmanın talaşa halinde uzaklaştırılması işlemidir.

Bu işlemde torna aynasının mümkün olduğunca az salgılı dönmesi istenir. Torna aynası rijit bir bağlama sistemine sahip olmalıdır.

Torna aynasında bağlı olan iş parçasının titreşimi iş parçası üzerindeki yüzey kalitesini etkilemektedir.

Torna aynasında bağlı olan iş parçasının titreşimi kesici takımın ömrünüde etkilemektedir.

2 ayaklı açık merkezli 3 ayaklı açık merkezli 4 ayaklı açık merkezli torna aynalarımız mevcuttur.

Hidrolik torna aynalarında yağın eksildiğini kontrol etmek gerekmektedir.

Hidrolik aynalar uzun tatillerde temizlendikten sonra koruyucu yağ ile yağlanmalıdır.

24 inch Hidrolik aynalarımız kısa terminler ile teklif verebilmekteyiz.

21 inch Hidrolik aynalarımız kısa terminler ile teklif verebilmekteyiz.

18 inch Hidrolik aynalarımız kısa terminler ile teklif verebilmekteyiz.

15 inch Hidrolik aynalarımız çoğunlukla stoklarımızda bulunmaktadır.

8 inch Hidrolik aynalarımız çoğunlukla stoklarımızda bulunmaktadır.

6 inch Hidrolik aynalarımız çoğunlukla stoklarımızda bulunmaktadır.

5 inch Hidrolik aynalarımız çoğunlukla stoklarımızda bulunmaktadır.

32 inch Hidrolik aynalarımızı kısa terminler ile teklif verebilmekteyiz.

CNC torna makineleri için açık merkez aynalar, 2 ayaklı hidrolik aynalar, 3 ayaklı hidrolik aynalar ve 4 ayaklı aynalar gibi çeşitli seçeneklerle sunulmaktadır. Bünyemizde bulunan CNC aynalarının fiyatları, ayna çapına bağlı olarak değişiklik göstermektedir.

En çok tercih edilen modeller arasında yer alan 8 inç CNC torna aynası, 2 ayaklı, 3 ayaklı ve 4 ayaklı seçeneklerle kullanıcıların beğenisine sunulmaktadır. Standart olarak sunulan 8 inç 3 ayaklı hidrolik ayna, 210 mm çapında açık merkezli bir hidrolik aynadır. Alternatif olarak, 10 inç 250 mm çapındaki torna aynası da kampanyalı fiyatlarla ve stoktan teslim olarak mevcuttur.

Bu aynalar, yüksek yük taşıma kapasiteleri ve rijit yapıları ile öne çıkmaktadır. Özellikle endüstriyel uygulamalarda güvenilir performans sağlamak amacıyla tasarlanmış olan bu hidrolik aynalar, kullanıcıların beklentilerini karşılayacak niteliktedir.

Farklı ihtiyaçlara yönelik çeşitli hidrolik ayna seçenekleri hakkında daha fazla bilgi almak ve en güncel fiyatları öğrenmek için bizimle iletişime geçebilirsiniz.
