1. Revolver Pensleri (Rovelver Pensleri)
Revolver (piyasada Rovelver diye de adlandırılır), index, mekanik otomat ve CNC otomat pensleri; A15, A20, A25, 25 İNDEX, A30, 36 TRAUB, A42, A60 olarak ifade edilen pensler aşağıdaki normlar ile de adlandırılmaktadır.
140 E, 148 E, 161 E, 162 E, 163 E, 171 E, 173 E, 185 E.
Bu ürünlerin F Kodlarıda aşağıdaki gibidir.
F22(140 E), F28(148 E), F32(161 E), F35(163 E), F42(171 E), F48(173 E), F66(185 E).
Bu ürünlerin tamamı ERVEYSA tarafından yüksek kalitede üretilmektedir.
Bu pensler arka tarafında taşlanmış olan kısımlara göre adlandırılırlar.
Bu penslerin üretiminde seçilen malzeme ve malzemelere uygulanan ısıl işlemler penslerin çalışmasında ve ömründe oldukça etkilidir.
Main yani ana spindle penslerinin malzemeyi daha iyi tutabilmesi için, içinde kanal olmalıdır. Sub spindle yani karşı ayna pensleri işlenen malzemeleri tutmak için kullanıldığından malzemeye zarar vermemesi için kanalsız olmalıdır. Fakat küçük çaplarda ana spindle pensleride kanalsız olmaktadır. Yüzeyi hassas işlenecek malzemeler için farklı tasarımlarda ürünler üretilebilir.
Yüksek adette üretilecek ve yüzey aşınması fazla olan ürünler için penslerin içersine karbür kaynatılabilir. Fakat bu penslere darbe gelmesi halinde karbür zarar görebilir.
Penslerin içerisine dayanımı arttırmak ve yüzey kalitesini arttırmak için kaplama yapılabilir.
Erveysa pensleri, dünya standartları uygulanarak yüksek standartlarda üretilmektedir.
F66 (DIN 185 E) A60, 76-359 standartlarıyla da belirtilir. Türkiye piyasasında 60 kafa pens olarak da isimlendirilir.

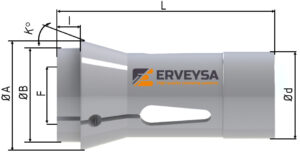

F66 pensin ismi d ölçüsünün 66mm olmasından kaynaklanır. Bu pensin L ölçüsü 110mm olup A ölçüsü de 84mm’dir.
F48 (DIN 173 E, A42) pensin ismi d ölçüsünün 48mm olmasından kaynaklanır. Bu pensin L ölçüsü 94mm olup A ölçüsü de 60mm’dir. Türkiye piyasasında 42 kafa pens şeklinde de anılmaktadır.
F42, DIN 171 E ve 36 TRAUB pensin ismi d ölçüsünün 42 mm olmasından kaynaklanır. L ölçüsü 94mm, A ölçüsü 55mm’dir.
F35, DIN 163E, A30 pensin ismi d ölçüsünün 35mm olmasından kaynaklanır.
DIN 162 E, INDEX 25
F32, DIN 161 E, A25
F28, DIN 148 E, A20
F22, DIN 140E, A15
1.1 Revolver Pensi Geometrisi
Bu pens tipinde içerisine kullanıma göre diş de açılabilmektedir. Ayrıca işlenecek malzemeye göre penslerimizin iç yapısı;

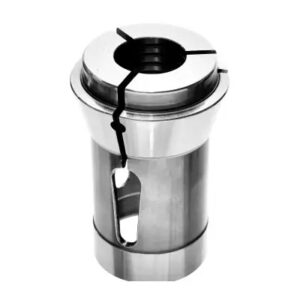

- Yuvarlak Pens

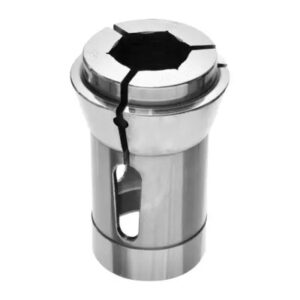

- Altı köşe Pens

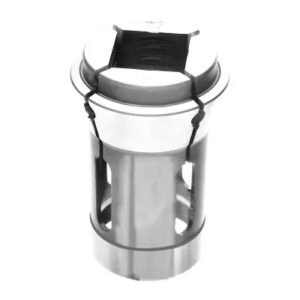

- Kare Pens
- Özel Kesitli Pens
olacak şekilde üretilebilmektedir.
Pensin iç kısmına diş açılması, üretim esnasında salgı hassasiyetlerinin artmasını sağlamakta, salgı minimize edilmektedir. Bu sayede daha kaliteli bir üretim elde edilmektedir.
1.2 Revolver Pensi Standartları
Aşağıdaki tabloda revolver pensi standart ölçüleri görülmektedir.
| ÜRÜN ADI | KAPASİTE (d) | d | B | A | l | L | G |
| A15 – 140 YUVARLAK REVOLVER PENSİ | 3…17 mm | 22 | 21 | 30 | 6 | 55 | M18x1 |
| A20 – 148 YUVARLAK REVOLVER PENSİ | 3…22 mm | 28 | 28 | 38 | 7 | 70 | M23x1 |
| A25 – 161 YUVARLAK REVOLVER PENSİ | 3…27 mm | 32 | 34 | 45 | 8 | 75 | M28x1 |
| A30 – 163 YUVARLAK REVOLVER PENSİ | 3….32 mm | 35 | 38 | 48 | 8 | 80 | M31x1 |
| A42 – 173 YUVARLAK REVOLVER PENSİ | 5….42 mm | 48 | 50 | 60 | 9 | 94 | M43x1 |
| A60 – 185 YUVARLAK REVOLVER PENSİ | 6….60 mm | 66 | 73 | 84 | 9 | 110 | M61x1 |
Tabloda görüldüğü gibi A15 pensi içerisine M18x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens çok hassas olmaktadır.
Yine aynı şekilde A20 pensi içerisine M23x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens normalden çok daha hassas olmaktadır.
Aynı şekilde devam edecek olursak A25 pensi içerisine M28x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens normalden çok daha hassas olmaktadır.
Benzer şekilde yine A30 pensi içerisine M31x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens normalden çok daha hassas olmaktadır.
Benzer şekilde yine A42 pensi içerisine M43x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens normalden çok daha hassas olmaktadır.
Aynı şekilde devam edecek olursak A60 pensi içerisine M61x1 diş açılarak taşlama esnasında buradan tutarak tek seferde taşlandığında pens normalden çok daha hassas olmaktadır.
